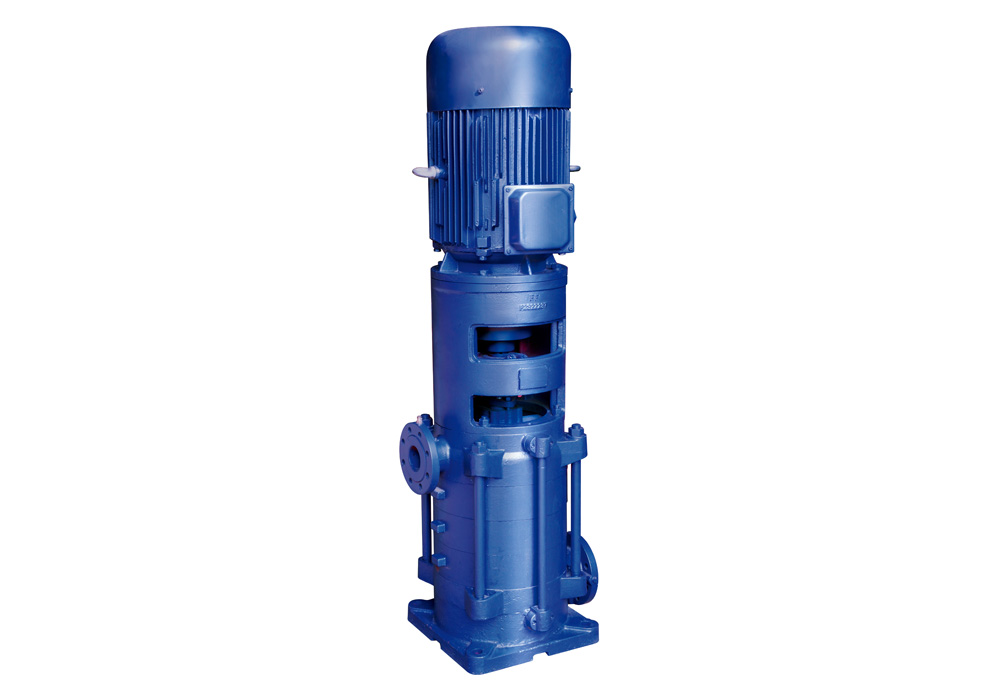

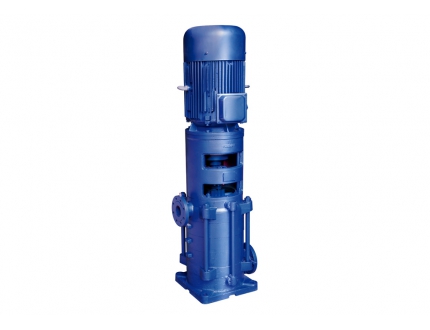

KQDL立式多級泵是我公司根據市場需要而開發的系列產品。本產品符合 GB/T 5657 <<離心泵技術條件>>標準。

市政供水及增壓；

工廠供水；

高層及住宅群的供水；

空調、采暖系統的冷凍、冷卻循環系統供水；

消防噴淋系統的供水、尤其適合高層建筑分區分壓消防供水;

電機轉速：1480/2950 r/min

工作介質：清潔水或理化性能類似于水的液體。

液體溫度：<80°C

流量范圍：3.7~324m3/h

揚程范圍：12.1~240 m

最高工作壓力：KQDL-n、KQDW-n吸入口壓力+泵最大壓力<2.5Mpa 吸入口壓力：<0.4MPa

法蘭壓力：吸入法蘭：1.6 Mpa 吐出法蘭：2.5Mpa

最大吸上高度

用戶使用時，應考慮各種因素對使用的影響，其最大吸上高度H應低于下面計算值(負值為倒灌), 則，泵將不能正常工作。

H=Pbx10.2 - NPSH - Hf- Hv-Hs

Pb=當?shù)卮髿鈮篵ar (海平面1bar) NPSH=汽蝕余量m Hf=管路損失mHv=液體飽和蒸汽壓 m

Hs=安全余量m (最小0.5m)

例：假設大氣壓Pb= 1bar, 泵汽蝕余量NPSH=2m，

(1)當液體溫度20C時，飽和蒸汽壓Hv=0.23m H=1x10.2-2 - 2-0.23 - 0.5= 5.47m

(2)當液體溫度85C時，飽和蒸汽壓Hv=6.08m H= 1x10.2-2-2-6.08-0.5= -0.38m 泵需倒灌

泵輸送的液體溫度不一致，泵的其它使用條件一致時，

KQDL立式多級泵是我公司根據市場需要而開發的系列產品。本產品符合 GB/T 5657 <<離心泵技術條件>>標準。

KQD L (W) 80 -20 x 6 -[ F3- A (C)- J] - II

凱泉多級泵

立式為L，臥式為W

泵的進口直徑

單級揚程

級數

中間吐出口級數

末級吐出口方向(180。時省略）

中間吐出口方向(無中間吐出口省略）

機械密封(填料密封省略）

第二代

型號示例：如 KQDL80-20x6-II

表示第二代立式多級離心泵，泵的進口直徑為80mm,單級揚程為20m，級數為6級，中間出口級數 為3級，末級吐出口方向為180°，葉輪材質為鑄鐵、軸為不銹鋼2Cr13，采用機械密封。
